M-VAVE FM-1 面板與基本操作（V16）
FM-1 買來應該也幾個月了，之前都只是切換內建音色，當電子琴在玩。這次想認真學，先從認識面板開始，畢竟這是最基礎的。
這篇把 FM-1 的旋鈕、按鍵、螢幕和背板接孔逐一整理，最後走一次「開機 → 選音色 → 調八度 → 存檔」的基本流程。音色設計、效果器、音序器各自另寫一篇。
官網的手冊（2026-08-21 版，31 頁）寫的還是 V15 的功能，V16 改掉的地方我照官方 release note 和實機畫面補上，有差異的地方會標出來。
環境
- FM-1 韌體：V16（2026-10-22 從 V15 升級，升級過程見韌體升級教學）
- 參考資料：官網手冊 2026-08-21 版、V16 release note
- 耳機：一般的平頭耳塞，FAAEAL 臻聲 鳶尾 紀念版

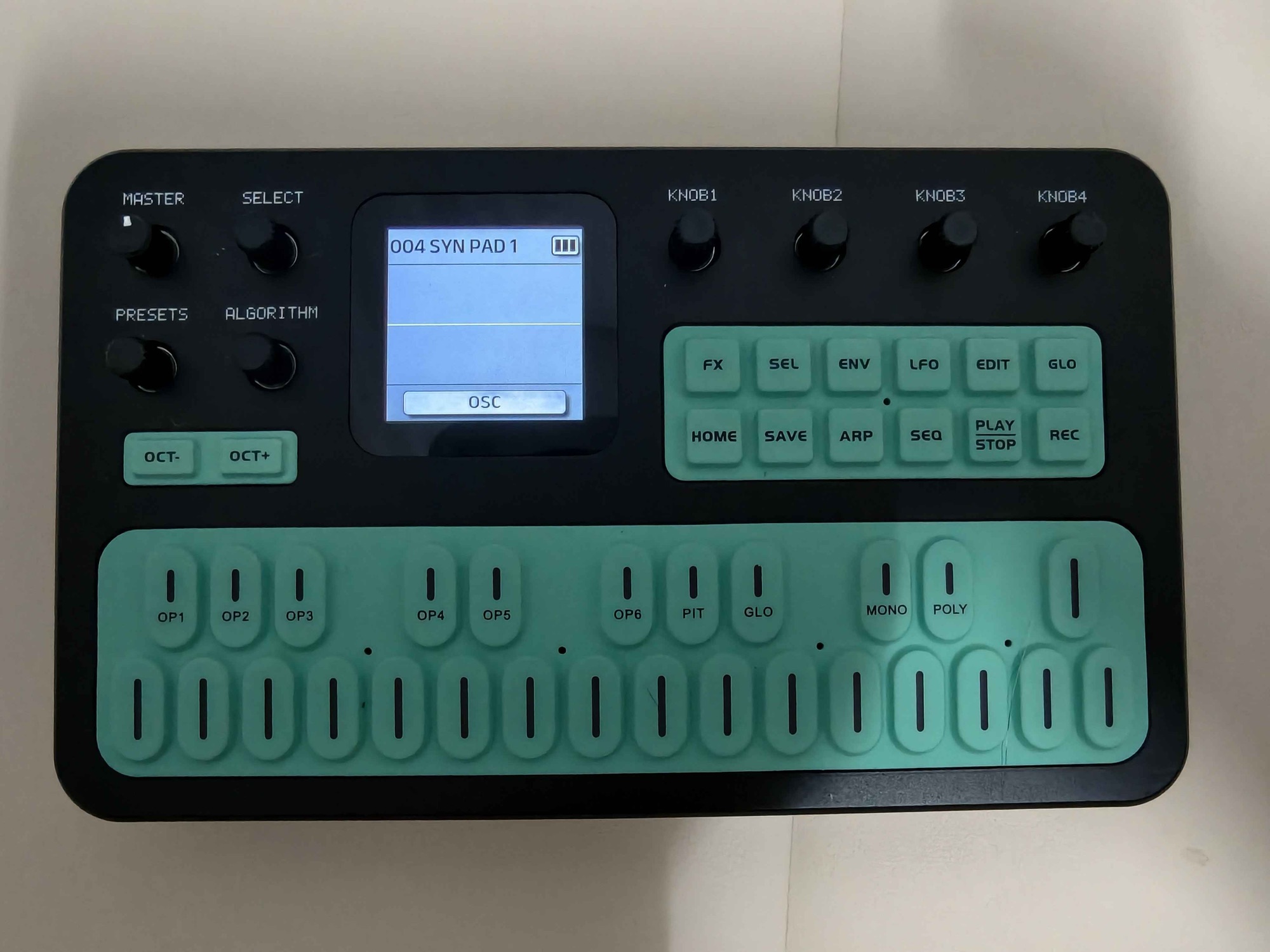

面板總覽
FM-1 正面分成三塊，左邊是音量和三顆大旋鈕，中間是螢幕，右邊是四顆參數旋鈕和兩排功能鍵，下面是 27 鍵鍵盤。全部加起來是 1 個音量旋鈕、7 個無段旋鈕（轉不到底的那種）、41 個按鍵（27 個琴鍵、12 個功能鍵、OCT−／OCT+）。這個數字跟 FM1 Open 原始碼裡掃描面板的設定一致（41 個按鍵、7 個旋鈕）。
左邊：音量和三顆大旋鈕
| 旋鈕 | 作用 |
|---|---|
| MASTER | 主音量，唯一一顆有轉到底的旋鈕（300°） |
| SELECT | 切換目前模式的頁面，螢幕下方會顯示 1/2、2/2 這種頁碼；在 FX 模式裡改成選效果格子 |
| PRESETS | 切換 128 個音色（001～128），轉一格就立刻換，轉過 128 會回到 001 |
| ALGORITHM | 選 32 種演算法，螢幕會畫出 6 個 operator 的接法 |
ALGORITHM 還有第二個用途：按住 OCT− 或 OCT+ 再轉，變成移調，範圍 −12～+12 個半音。
V16 的改動：

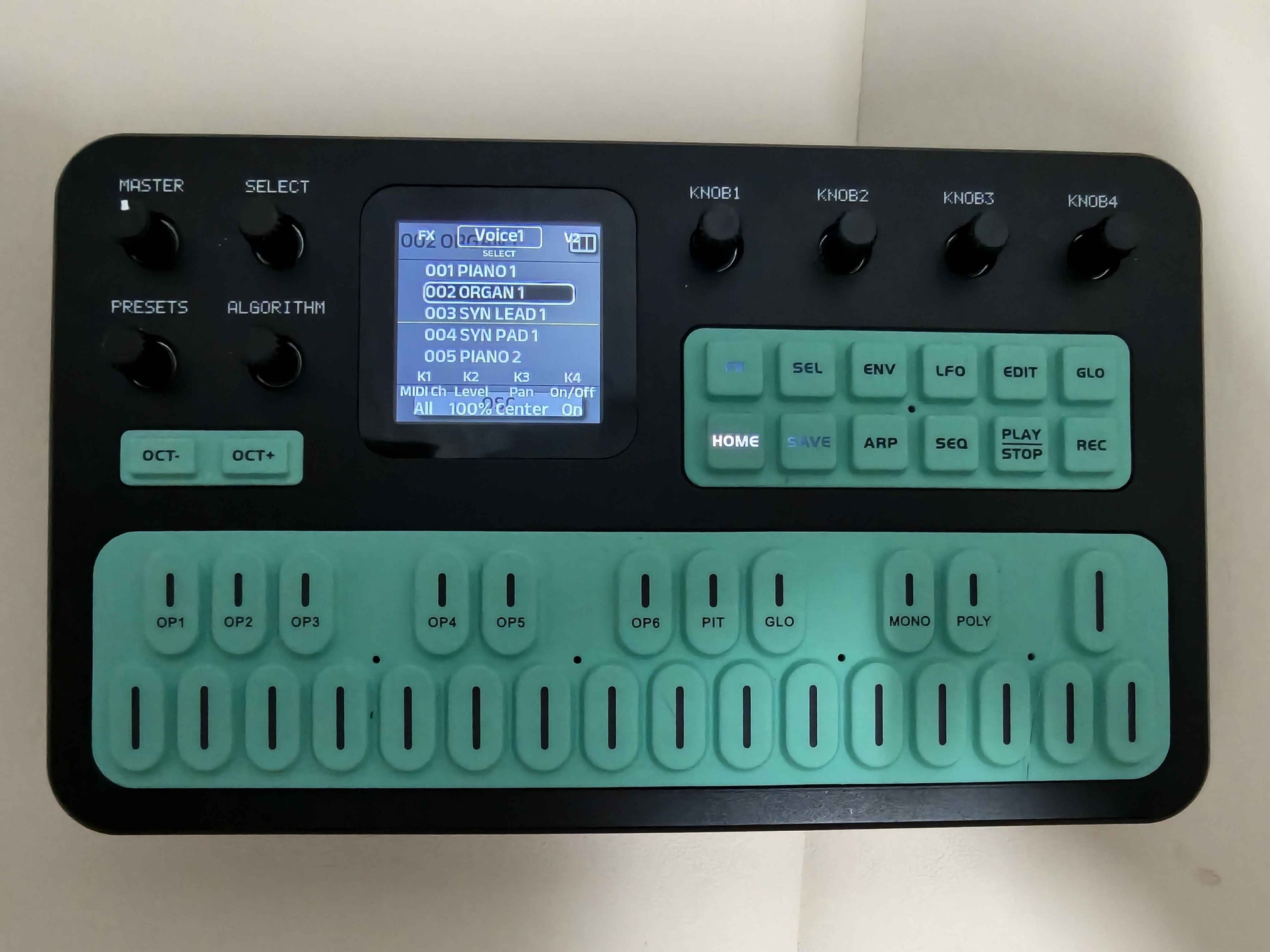

- PRESETS 的彈出視窗上面多了一排
FX、Voice1、V2……，轉 SELECT 切換。這是 V16 最大的改動：FM-1 從一次只能用一個音色，變成同時有 8 個 Voice（Voice1～8），每個 Voice 各自選一個音色。選到 FX 時，PRESETS 換的是 8 個 Voice 共用的效果設定（FX001～FX128） - 選到 Voice 時，下方的 K1～K4 直接對應那個 Voice 的 MIDI 通道、音量、左右聲像和開關。Voice1 的預設值是
MIDI Ch: All、Level: 100%、Pan: Center、On/Off: On - 這 8 個 Voice 可以拿來疊音色（例如鋼琴加 pad），或是設不同 MIDI 通道，讓 FM-1 同時彈好幾個聲部。20 個複音是 8 個 Voice 共用的。疊音色的做法和 Pan 的實測另外寫在這篇
- 彈出視窗閒置約 3 秒才會關（手冊寫的 V15 是約 1 秒），關掉之後 K1～K4 就不是 Voice 的設定了，要邊轉邊看螢幕上的數字
- 在 FX 模式裡，ALGORITHM 改成選公共 FX 設定（FX001～FX128）
中間：1.54 吋螢幕
螢幕分三塊：
- 上方：目前的音色編號和名稱，例如
004 SYN PAD 1，右上角是電池 - 中間：依模式顯示參數、示波器波形、效果格子、演算法圖。主畫面是示波器，沒在彈的時候就是一條平線
- 下方：模式名稱和頁碼，例如
1/2 LFO；主畫面寫的是OSC
換音色、換演算法、調八度時跳出來的小視窗會自己消失。手冊寫的是大約 1 秒，但我用 V16 的體感是大約 3 秒。
右邊：K1～K4 和功能鍵
K1～K4 四顆旋鈕在不同模式下控制不同參數，螢幕下方永遠會寫出每顆旋鈕現在管什麼，所以不用背。
功能鍵分上下兩排：
| 上排 | 作用 |
|---|---|
| FX | 效果鏈：Filter、Reverb、Delay、Distortion、Chorus、Phaser 六格 |
| SEL | 只在 FX 模式有用，抓住一格效果、轉 SELECT 調整順序 |
| ENV | 音量包絡 |
| LFO | 低頻振盪 |
| EDIT | 進入 operator 編輯，鍵盤會變成 OP1～OP6、PIT、GLO 等選單鍵 |
| GLO | 全域設定（GLOBE） |
| 下排 | 作用 |
|---|---|
| HOME | 回主畫面；長按開關藍牙 |
| SAVE | 存檔 |
| ARP | 琶音器 |
| SEQ | 音序器 |
| PLAY/STOP | 音序器播放／停止；V16 長按是 Panic，清掉卡住的聲音 |
| REC | 音序器錄音 |
PLAY/STOP 和 REC 只有在 SEQ 開著時才有用，沒開會跳出「Enable SEQ first」。
GLO（全域設定）
V16 把 GLOBE 重新分成 5 頁，用 SELECT 換頁：Voice1～4、Voice5～8、演奏／連接、顯示設定、資料管理。螢幕下方會寫 1/5 Globe 到 5/5 Globe。
我第一次進去是為了找 Effect Ch（電腦控制效果器用的 MIDI 通道），在第 3 頁（3/5 Globe，演奏／連接）看到是 2，跟官方 MIDI 文件寫的預設值一樣。
前兩頁是 Voice1～8 的設定，裡面有每個 Voice 的開關。我有一次只是進 GLOBE 翻一翻，出來之後整台突然沒聲音了。查了才發現是 Voice1 被關成 Off：應該是翻頁時不小心碰到旋鈕，而 Voice2～8 預設本來就是 Off，Voice1 一關就全部沒聲音。打開的方法是轉 PRESETS 叫出視窗，選 Voice1，把 K4 轉回 On。這個設定沒存檔的話，重開機也會恢復。

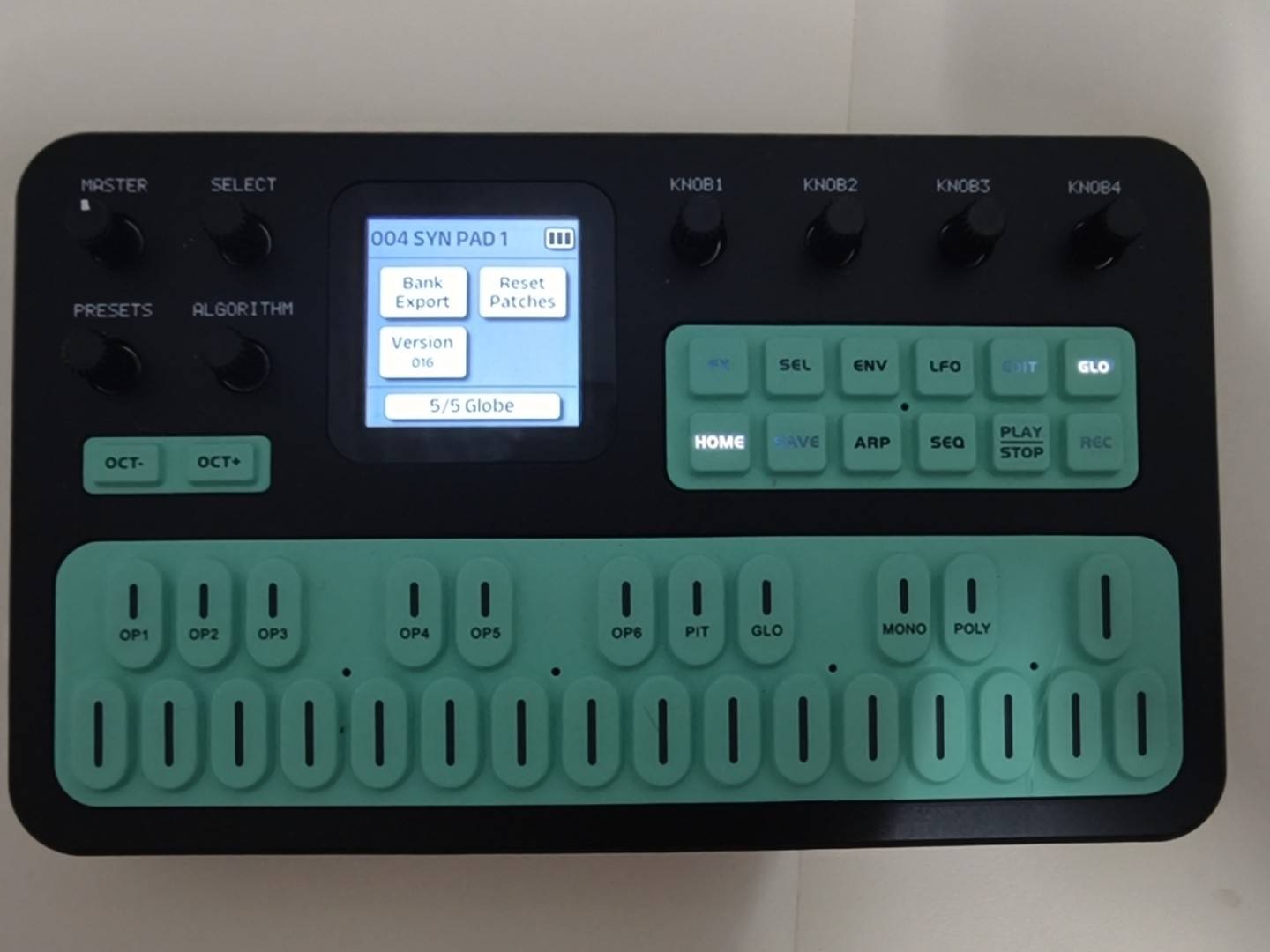

最後一頁（5/5 Globe）就是資料管理，只有三格：Bank Export（把一組 32 個音色匯出成 DX7 格式）、Reset Patches（恢復出廠音色）、Version（韌體版本，我的是 016）。
**這一頁不要亂轉旋鈕。**Reset Patches 在 V15 是轉下去再轉 K4 確認，就會把音色還原。V16 是不是一樣有確認畫面，我沒試（也不打算試）。
下面：27 鍵鍵盤
- 預設音域大約 F3～G5，每個鍵都有燈
- OCT−／OCT+ 一次移一個八度，範圍 −3～+3。旁邊的燈：±1 慢閃、±2 快閃、±3 恆亮
- 同時按 OCT− 和 OCT+，八度和移調一起歸零
- 鍵盤分兩排：下排 16 個是白鍵，上排 11 個是黑鍵，其中 10 個印著小字（照片最清楚）
- 在 EDIT 模式下，上排這些印字的黑鍵變成選單鍵：OP1～OP6、PIT（音高包絡）、GLO（音色的演算法、Feedback 等）、MONO、POLY。這裡的 GLO 是琴鍵上的標示，跟功能鍵的 GLO 不一樣
按鍵算是好按，但不管下鍵輕重，我都沒有感受到力度對聲音造成影響。
後來把 FM-1 接上電腦，直接讀鍵盤送出來的 MIDI：輕按、重按各彈了一輪，39 個音的力度（velocity）全部都是 90。所以 FM-1 的矽膠鍵盤沒有偵測力度，每個音都送出同一個值。手冊上 GLOBE 有一個 Velocity（1～127），說明是「整體鍵盤的力度」，90 應該就是這裡的設定值（我沒去改來驗證）。
想要有力度表現，就要外接有力度的鍵盤，用 MIDI 去彈 FM-1。不過音色本身也要有反應：每個 operator 都有 KeyVelocity（0～7），設成 0 的話，外接鍵盤彈再大力，聲音也不會變。

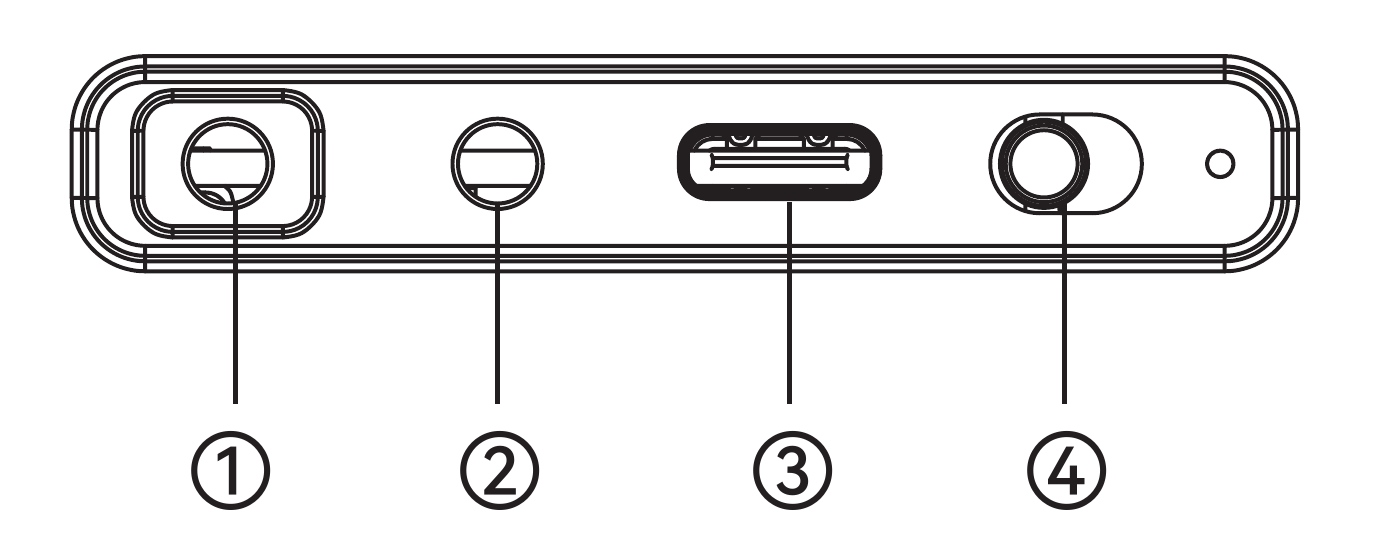

背板接孔
背板的接孔很小，實機照片拍不清楚，這裡用官方手冊的圖。
| # | 接孔 | 說明 |
|---|---|---|
| ① | 3.5 mm 音訊輸出 | 只支援兩環（TRS）插頭，Apple EarPods 這種帶麥克風的三環插頭不能用。手冊也寫了用其他接頭可能有雜音，而且喇叭不會自動靜音 |
| ② | 3.5 mm MIDI IN | 要接 3.5 mm 轉 MIDI 的轉接線 |
| ③ | USB-C | 供電、USB MIDI、USB 音訊（接 Mac 會出現「FM-1 Audio」，2 進 2 出，44.1 kHz） |
| ④ | 電源開關 |
內建喇叭，插耳機會自動靜音。要注意內建喇叭只播左聲道，音色如果用 Pan 分到右邊，喇叭會聽不到（實測見疊音色與 Pan 那篇）。電池 2000 mAh，手冊寫續航 12 小時。我每次大概只玩 10 分鐘左右，沒有連續用很久，所以實際能撐多久還不確定。
藍牙兩種都有：手冊寫的是 BLE MIDI，V16 release note 提到的「藍牙伴奏」是藍牙音訊，可以跟合成器的聲音一起混進 USB 錄音。
基本操作流程
-
開機：撥背面的電源開關。開機後停在示波器畫面，音色是 Globe 裡存的那個。沒存過 Globe 的話就是
001 PIANO 1，所以只是轉 PRESETS 換音色、沒存檔，下次開機還是會回到 001。我把 Voice1 換成005 PIANO 2再存 Globe，重開機就停在 005 了（存檔見第 6 步） -
選音色：轉 PRESETS，轉一格就換，邊轉邊彈最快。停手約 3 秒，音色清單的視窗就會消失
-
調八度：按 OCT− 或 OCT+，旁邊的燈跟手冊寫的一樣：±1 慢閃、±2 快閃、±3 恆亮；OCT− 和 OCT+ 同時按，八度和移調會一起歸零。八度調到 −3 時，內建喇叭就明顯聽不到了，喇叭太小，低音出不來；接上耳機就聽得到
-
移調：按住 OCT− 或 OCT+ 轉 ALGORITHM，螢幕會跳出 Transpose 和目前的數值
-
回主畫面：在各個模式裡按 HOME 就會回到示波器畫面（SAVE 選單例外，見下一步）
-
存檔：V16 按 SAVE 會跳出選單，K1～K4 分別是 ALL、Globe、Preset、Pattern，沒改過的項目是灰的，不能選。例如我把 Voice1 重新打開之後按 SAVE，只有 ALL 和 Globe 是黑的，Preset 和 Pattern 是灰的，因為 Voice 的開關屬於 GLOBE 的設定。接著換一個音色再按 SAVE，Preset 還是灰的，所以這裡的 Preset 指的是改了音色本身的參數（例如在 EDIT 裡調 operator），只是換成另一個音色不算。不想存的話，要再按一次 SAVE 才能離開選單（選單上有寫
SAVE: Cancel），按 HOME 沒有用。真的存一次：我把 V2 打開疊音色、Voice1 換成
005 PIANO 2，按 SAVE 選 K2 Globe，螢幕顯示Globe saved。關機再開機，Voice1 還是 005，V2 也還疊在上面，所以每個 Voice 用哪個音色、開或關，都是存在 Globe 裡。V15 則是長按 SAVE 直接存想改回原狀，就照同樣的方式改回去再存：V2 的 K4 轉回 Off，Voice1 選回
001 PIANO 1，再 SAVE → Globe。我照做之後重開機，就回到 001、只剩一個音色了。我找不到一鍵把所有設定恢復出廠的功能：GLOBE 5/5 的 Reset Patches 照手冊是把選定的那一組音色恢復成上次匯入的狀態，管的是音色庫，不是這些 Voice 設定 -
聲音卡住：長按 PLAY/STOP（V16 新增的 Panic），螢幕會出現
Panic Notes Cleared，所有發聲中的音都會被清掉。我試的時候沒有卡住的音，所以只看到這個提示
結尾
這次學到了換內建音色、移調和調高低八度，光是這幾個就可以做基本的演奏了。
